Elektroinstallation im Trockenbau leicht erklärt

Die Elektroinstallation im Trockenbau verlangt eine präzise Planung, weil Leitungen, Dosen und Anschlüsse später hinter Wänden und Decken verschwinden. Deshalb sollte die Installation bereits während der Trockenbauphase berücksichtigt werden. Wer früh plant, spart Zeit, Kosten und vermeidet spätere bauliche Eingriffe. Zudem bietet der Hohlraum von Trockenbauwänden ideale Bedingungen, um Kabel, Leerrohre und Befestigungen sicher zu verlegen. Der folgende Leitfaden zeigt alle wichtigen Schritte und erklärt, worauf bei Trockenbauwänden und abgehängten Decken zu achten ist.

Das Wichtigste in Kürze

• Trockenbauwände bieten ideale Hohlräume für Kabel und Leerrohre.
• Elektroinstallationen müssen früh geplant werden, um Aufwand zu sparen.
• Hohlwanddosen, besonders luftdichte Modelle, erleichtern den Einbau.
• CW-Profile besitzen Öffnungen, die das Kabelziehen vereinfachen.
• Für Deckenlampen und Strahler sind Kippdübel und Kronenbohrer besonders praktisch.

Wie funktioniert die Elektroinstallation im Trockenbau?

Die Elektroinstallation im Trockenbau erfolgt durch das Nutzen der Hohlräume in Wänden und Decken. Kabel werden in Leerrohren durch CW-Profile geführt, Hohlwanddosen eingesetzt, Auslässe gebohrt und Anschlüsse nach Abschluss der Beplankung montiert.

Planung und Vorbereitung der Elektroinstallation im Trockenbau

Eine sorgfältige Planung ist bei Elektroinstallationen im Trockenbau unverzichtbar. Eine genaue Festlegung aller Steckdosen, Lichtschalter und Leitungswege verhindert spätere Probleme. Viele Bauherren unterschätzen, wie aufwendig eine nachträgliche Installation werden kann.

Deshalb sollte bereits vor Aufbau der ersten Gipsplatten alles an Material bereitstehen. Dazu zählen Leerrohre, Kabel, Verbindungsdosen und Hohlwanddosen. Besonders Hohlwanddosen mit Klemmschrauben sind praktisch, da sie ohne Gips oder Schaum fixiert werden. Sie bieten zudem die Möglichkeit, das System vollständig recyclebar zu halten.

Wer hohen Wert auf Energieeffizienz legt, nutzt luft- und winddichte Gerätedosen. Diese verbessern die Dämmwerte deutlich. Auch die Abstimmung mit anderen Gewerken ist wichtig. So lassen sich Kollisionen mit Sanitärinstallationen oder Lüftungsleitungen vermeiden. Eine frühzeitige Planung hilft, alle Dosen in ergonomischen Höhen zu platzieren. Gleichzeitig wird klar, welche Stromkreise gebraucht werden. Dadurch entsteht ein sauber strukturiertes Gesamtbild der Elektroinstallation.

Einsatz von Hohlwanddosen und benötigten Materialien

Hohlwanddosen sind ein zentrales Element der Installation im Trockenbau. Sie werden in die zuvor gebohrten Öffnungen eingesetzt und mit seitlichen Schrauben fixiert. Das spart Arbeit, weil kein zusätzlicher Kleber oder Gips nötig ist. Diese Dosen sind leicht, stabil und für unterschiedliche Wandstärken geeignet.

Besonders Modelle von Primo sind für ihre einfache Handhabung bekannt. Sie sind vollständig recyclebar, was ein Vorteil für nachhaltige Bauprojekte ist. Luftdichte Hohlwanddosen verhindern Zugluft und Wärmeverlust. Das wirkt sich positiv auf das Raumklima aus. Das richtige Material ermöglicht eine schnelle Montage.

Neben Dosen werden Leerrohre benötigt. Sie schützen Kabel und erlauben spätere Erweiterungen. Auch passende Kabelhalterungen gehören zur Grundausstattung. Ein Kronenbohrer sorgt für präzise Öffnungen in den Gipskartonplatten. Revisionsklappen sind ein zusätzliches Element. Sie erlauben den Zugang zu Installationen, die später gewartet werden müssen. Dadurch bleibt das System langfristig flexibel.

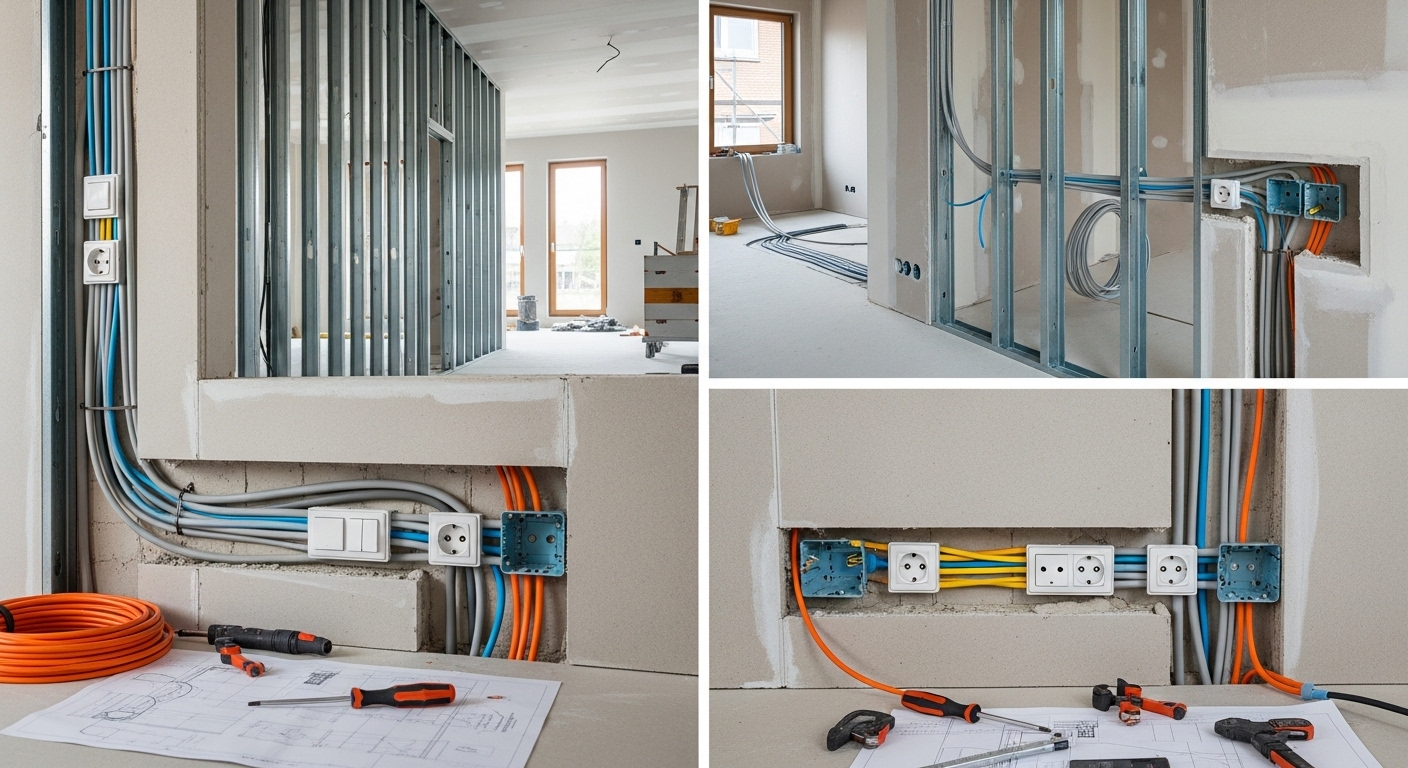

Elektroinstallation in Trockenbauwänden

Trockenbauwände bieten perfekte Hohlräume für Elektroinstallationen. Der ideale Zeitpunkt für die Installation ist erreicht, wenn das Ständerwerk steht und eine Seite bereits beplankt wurde. Die offenen Wandbereiche ermöglichen fexibles Arbeiten. CW-Profile besitzen vorgestanzte Öffnungen. Diese lassen sich leicht aufbiegen, damit Kabel oder Leerrohre hindurchgeführt werden können.

Das erleichtert das Verlegen erheblich. Leerrohre verhindern späteres Herausreißen von Leitungen und ermöglichen spätere Nachrüstung. Wichtig ist auch der Einbau einer Revisionsklappe. Sie schafft einen dauerhaften Zugang zu den Leitungen. Das erleichtert Reparaturen oder Erweiterungen. Steckdosen und Lichtschalter werden erst nach dem Bohren der Öffnungen montiert. Dafür wird ein Kronenbohrer verwendet. Er sorgt für saubere Kanten und stabile Aufnahmen für die Hohlwanddosen.

Die endgültigen Abdeckungen werden erst nach Abschluss aller Arbeiten angebracht. So bleibt die Installation geschützt, bis der Innenausbau abgeschlossen ist.

Öffnungen, Leitungswege und Montagepunkte exakt festlegen

Eine präzise Festlegung aller Leitungswege ist wichtig. Schon in der Planungsphase wird entschieden, wo Steckdosen und Schalter sitzen sollen. Diese Punkte müssen den späteren Möbelstandorten entsprechen. Die Öffnungen für Steckdosen werden sauber gebohrt, damit die Hohlwanddosen fest greifen.

Leitungen werden immer senkrecht oder waagerecht geführt. So bleibt die Installation normgerecht. Kabel dürfen sich nicht an scharfen Metallkanten reiben. Deshalb sollten Profile entgratet werden. In vielen Fällen lohnt sich der Einsatz von Schutzkappen an den Profilkanten. Leerrohre werden sicher befestigt, damit sie nicht verrutschen. Die Leitungen sollen später leicht austauschbar sein.

Daher ist die Wahl der Rohrgröße wichtig. Je größer der Durchmesser, desto flexibler bleibt die Installation. Alle Kabel sollten immer kurzbeschriftet werden. Das spart später Zeit bei Anschluss oder Fehlersuche. Eine klare Dokumentation gehört ebenfalls dazu. Sie zeigt alle Leitungswege und Dosen an.

Elektroinstallation an abgehängten Decken

Auch abgehängte Decken eignen sich hervorragend für die Elektroinstallation. Die Deckenplatten schaffen einen Hohlraum, der für Lampen, Strahler oder zusätzliche Leitungen genutzt wird. Für Lampen wird zunächst ein kleines Loch gebohrt. Durch dieses Loch werden später die Kabel gezogen.

Nach Abschluss der Bauphase wird ein Kippdübel mit Haken eingesetzt. Dieser Dübel hält sicher in der Deckenplatte. Er eignet sich besonders für Hängeleuchten. Für Strahler müssen größere Öffnungen gebohrt werden. Die Anzahl und Position richten sich nach dem gewünschten Lichtkonzept. Ein Kronenbohrer ist auch hier ideal. Er sorgt für glatte Öffnungen, die den Strahlerrahmen sicher halten. Nach Abschluss der Beplankung werden die Strahler mit den Leitungen verbunden.

Dann werden sie in die Öffnungen geschoben und fixiert. Die Montageanleitung des Herstellers sollte immer beachtet werden. Strahler erzeugen Wärme. Deshalb sind passende Einbautiefen wichtig. Die richtige Kabelisolierung schützt vor Hitzeentwicklung. Eine gute Planung verhindert spätere Umbauten.

Saubere Ergebnisse durch präzises Bohren und Arbeiten

Saubere Bohrungen sind die Grundlage einer guten Installation. Deshalb wird bei Trockenbauarbeiten fast immer ein Kronenbohrer genutzt. Er schneidet präzise und verhindert Ausfransungen. Gerade bei Hohlwanddosen ist ein exakter Sitz notwendig.

Auch die Wahl des richtigen Werkzeugs für Metallprofile ist wichtig. Kabelschneider und Rohrschneider erleichtern die Arbeit. Eine Wasserwaage ist hilfreich, um Schalter und Steckdosen exakt auszurichten. Jede Abweichung fällt später sofort auf. Das nachträgliche Ausbessern ist mühsam. Auch das Ziehen der Leitungen erfordert Sorgfalt. Leitungen sollten nicht geknickt werden. Sie benötigen ausreichend Spielraum.

Eine klare Beschriftung ist bei größeren Installationen unverzichtbar. Sie verhindert Verwechslungen zwischen Stromkreisen. Nach Abschluss der Arbeiten erfolgt die Abnahme. Ein Fachbetrieb prüft die Installation. Dies ist wichtig, weil elektrische Anlagen sicher sein müssen. Eine professionelle Prüfung schützt vor Risiken.

Brandschutz und die Muster-Leitungsanlagen-Richtlinie (MLAR)

Die Elektroinstallation im Trockenbau erfordert aufgrund der Hohlräume strenge Brandschutzmaßnahmen, um die schnelle Ausbreitung von Feuer und Rauch zu verhindern. In feuerwiderstandsfähigen Montagetrennwänden (z.B. F30 oder F90) müssen Sie zwingend spezielle Brandschutzdosen verwenden, die bei Hitze aufquellen und die Öffnung effektiv verschließen. Zudem müssen Sie die Vorgaben der Muster-Leitungsanlagen-Richtlinie (MLAR) beachten, die die Verlegung von Kabeln in Flucht- und Rettungswegen regelt. Insbesondere ist die Bündelung von Leitungen in den Ständerwerken zu vermeiden, da dies die Brandlast erhöht und damit die Sicherheit der gesamten Trockenbaukonstruktion beeinträchtigt.

Planungsbasis: Die Einhaltung der DIN 18015 und VDE-Normen

Eine professionelle Elektroinstallation im Trockenbau beginnt mit einer sorgfältigen Planung nach den aktuellen Normen, um Funktionalität und Sicherheit zu garantieren. Die wichtigste Grundlage ist die DIN 18015, welche die Mindestausstattung für elektrische Anlagen in Wohngebäuden festlegt und damit die Basis für die Anzahl der benötigten Steckdosen und Stromkreise bildet.

Diese Norm definiert auch die zulässigen Verlegezonen, die bei der Führung von Kabeln und Leerrohren innerhalb der Ständerwerkswände beachtet werden müssen. Zusätzlich ist die Einhaltung der VDE-Bestimmungen (z.B. VDE 0100) entscheidend, welche technische Details wie den korrekten Querschnitt der Leitungen und die maximale Belegung der Hohlwanddosen festlegen.

Winddichte Installation für maximale Energieeffizienz

Im modernen, energieeffizienten Bauen spielt die luftdichte Ausführung der Elektroinstallation im Trockenbau eine Schlüsselrolle, um die Einhaltung der Blower-Door-Testergebnisse zu gewährleisten. Herkömmliche Hohlwanddosen können die Luftdichtigkeitsebene durchbrechen und so zu unerwünschten Wärmebrücken und potenziellen Feuchtigkeitsschäden führen.

Aus diesem Grund ist der Einsatz von winddichten Hohlwanddosen mit integrierten Dichtmembranen oder Dichtringen dringend empfohlen. Durch die Abdichtung der Durchführungen der Installationsleitungen im Leerrohr und der Dosen selbst wird die gesamte Gebäudehülle optimal geschlossen, was zur Reduzierung der Heizkosten und zur Verbesserung des Raumklimas beiträgt.

Fazit

Die Elektroinstallation im Trockenbau bietet große Vorteile, wenn sie sorgfältig geplant und frühzeitig umgesetzt wird. Hohlräume in Wänden und Decken schaffen ideale Voraussetzungen für Leitungen, Dosen und Beleuchtung. Wer auf hochwertige Komponenten setzt und alle Arbeitsschritte exakt ausführt, erhält ein langlebiges und flexibel erweiterbares System. So bleibt die gesamte Installation sicher, effizient und an zukünftige Anforderungen anpassbar.

---

FAQ:

Was ist eine Hohlwanddose und wann wird sie benötigt?

Eine Hohlwanddose ist eine spezielle Unterputzdose, die für den Einbau in die dünne Beplankung von Trockenbauwänden (Gipskarton, OSB) konzipiert ist. Sie wird immer dann verwendet, wenn Steckdosen oder Schalter in einem Hohlraum installiert werden, da sie sich mithilfe von Klemmkrallen in der Plattenebene fixiert.

Dürfen Leitungen in Trockenbauwänden ohne Leerrohr verlegt werden?

Grundsätzlich dürfen Mantelleitungen (z.B. NYM-J) in den Hohlräumen von Trockenbauwänden verlegt werden, ohne ein starres Leerrohr zu verwenden, sofern die Leitungen vor Beschädigungen geschützt sind. Die Verwendung von Leerrohren wird jedoch dringend empfohlen, da sie eine spätere Erweiterung oder einen Austausch der Kabel erheblich erleichtern.

Was muss ich beim Brandschutz in F30/F90-Wänden beachten?

In feuerwiderstandsfähigen Wänden müssen Sie spezielle Brandschutzdosen einsetzen, die durch ihren intumeszierenden Baustoff im Brandfall die Öffnung zuverlässig verschließen. Zudem müssen die Kabeldurchführungen und der gesamte Wandaufbau den Vorgaben der Zulassung entsprechen, um die Feuerwiderstandsdauer der Wand nicht zu beeinträchtigen.

Wie vermeide ich das Verrutschen von Kabeln im Hohlraum?

Um das Verrutschen der Kabel und Leerrohre im Hohlraum zu verhindern, sollten Sie die Kabel regelmäßig mit Kabelbindern an den Ständerprofilen fixieren oder spezielle Kabelbinder-Montagesockel verwenden. Alternativ können die vorgefertigten Ausstanzungen in den Metallständern genutzt werden, um die Leitungen sicher und geführt zu verlegen.

Können elektrische Installationen auch nachträglich im Trockenbau erfolgen?

Ja, die Elektroinstallation im Trockenbau ist durch die vorhandenen Hohlräume ideal für nachträgliche Änderungen oder Ergänzungen geeignet, was einen großen Vorteil gegenüber Massivwänden darstellt. Mit speziellen Einziehfedern und Suchwerkzeugen lassen sich Kabel oder Leerrohre relativ einfach zwischen den Ständern zu den Bohrlöchern der Hohlwanddosen führen.

Welche Werkzeuge sind für die Hohlwandinstallation essenziell?

Unverzichtbar sind spezielle Lochsägen mit einem Durchmesser von 68 mm, die exakt auf die Größe der Hohlwanddosen abgestimmt sind, sowie ein Markierungslineal zur korrekten Positionierung der Dosen. Zum Verlegen der Kabel im Hohlraum empfiehlt sich eine flexible Einziehspirale, um lange Strecken schnell überwinden zu können.

Was ist der Unterschied zwischen einer Standard- und einer winddichten Hohlwanddose?

Eine Standard-Hohlwanddose dient lediglich der Aufnahme des Schalters oder der Steckdose und kann Luft durchlassen. Die winddichte Variante hingegen ist mit einer flexiblen Dichtmembrane ausgestattet, die die Luftdichtigkeitsebene der Wand umschließt und so die Bildung von Feuchtigkeit oder Schimmel verhindert.

Wie hoch müssen Steckdosen und Schalter im Trockenbau montiert werden (Norm)?

Die genauen Montagehöhen sind in den Verlegezonen der DIN 18015 geregelt, wobei Schalter meist auf einer Höhe von 105 cm und Steckdosen auf 30 cm über dem Fußboden montiert werden. Diese Standardmaße erleichtern die Planung und gewährleisten eine komfortable sowie normgerechte Nutzung im gesamten Gebäude.

Dürfen Hohlwanddosen direkt gegenüberliegend eingebaut werden?

In Wänden, die spezifische Anforderungen an den Schallschutz oder Brandschutz erfüllen müssen, dürfen Hohlwanddosen nicht unmittelbar gegenüberliegend eingebaut werden, da dies die Funktion der Wandkonstruktion beeinträchtigt. Hier müssen die Dosen entweder in versetzten Höhen platziert oder spezielle Schallschutz- und Brandschutzdosen verwendet werden, um die Einhaltung der bauphysikalischen Werte zu gewährleisten.

Wie viele Kabel dürfen maximal durch ein Leerrohr gezogen werden?

Die Anzahl der zulässigen Kabel in einem Leerrohr hängt von dessen Durchmesser und dem Kabeltyp ab und wird durch die VDE-Bestimmungen (VDE 0298) zur thermischen Belastung begrenzt. Eine zu hohe Belegung führt zur Erwärmung der Leitungen, weshalb Sie sich strikt an die Belegungstabellen halten müssen, um die Elektroinstallation nicht zu überlasten.
